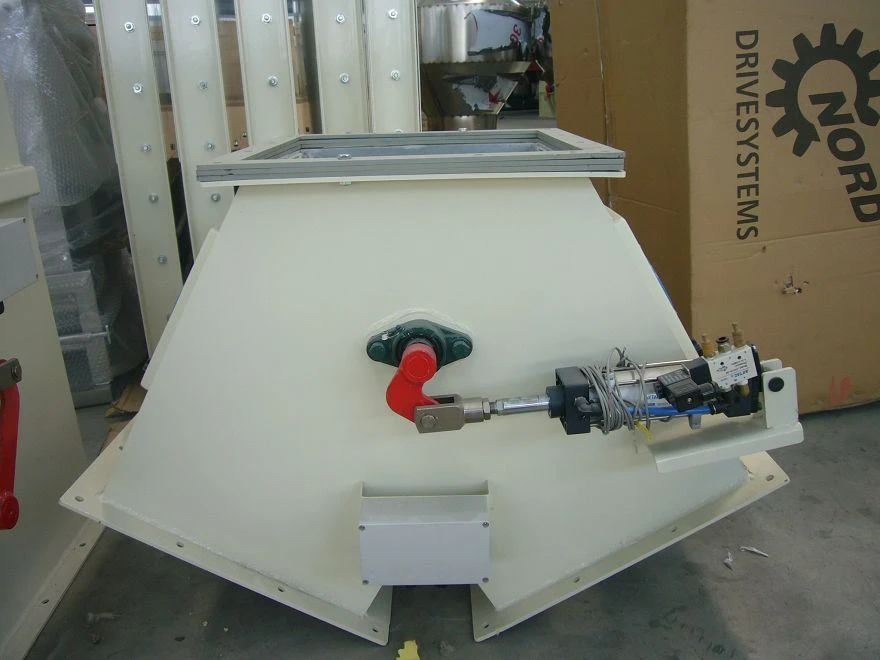

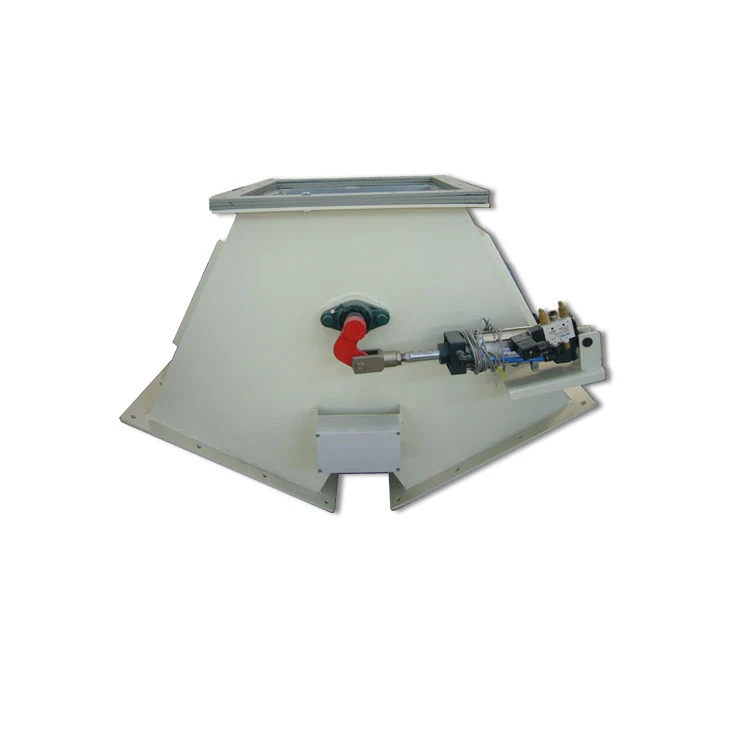

TBDD Serija električni kvadratni tip preusmerjalnik
Enostavna in kompaktna struktura, enostavna namestitev
Varno in zanesljivo tekanje, nizko vzdrževanje
30°in 45°spouts so na voljo
Površina izvleček je bila različna od 100*100 ~ 500*500 cm2
Varnostne oznake in opis
Na ohišju so označene naslednje varnostne oznake za opozarjanje odjemalcev, da zagotovijo varnost osebja in stroja pri obratovanju, vsa pravila delovanja pa se strogo spoštujejo.
Varnostna oznaka "Pazite se poškodbe s stroja" pri vtičnici in vtičnici opozarja, da ne zaženete stroja za zagon in delovanje, preden je oprema popolnoma povezana s sistemom.
Tehnični parameter
Element | Model pnevmatskega cilindra | Delovni tlak | Magnetno stikalo | Teoretični potisk | Teoretična napetost | Zmogljivost |
TBDQ20*20/45° | DNCB-50-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 30 |
TBDQ20*20/30° | DNCB-50-200-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 30 |
TBDQ25*25/45° | DNCB-50-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 50 |
TBDQ25*25/30° | DNCB-50-200-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 50 |
TBDQ30*30/45° | DNCB-50-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 100 |
TBDQ30*30/30° | DNCB-50-200-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 100 |
TBDQ40*40/45° | DNCB-63-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1870 | 1682 | 300 |
TBDQ50*50/45° | DNCB-63-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1870 | 1682 | 500 |
TBDQ60*60/45° | DNCB-63-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1870 | 1682 | 700 |
TBDQ80*80/45° | DNCB-80-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 3016 | 2721 | 1000 |
Opomba:zgornji teoretični potisk in teoretična napetost se izračunata na atmosferski tlak 6 barov.
